GJB599 I 型和 II型尾部附件

標準尾部附件：
此類附件符合國軍標GJB1784（等同于美軍標MIL-C-85049）
專用尾部附件：
此類附件特別適用于帶有屏蔽網的屏蔽電纜的夾緊，分為直式和彎式兩大類。

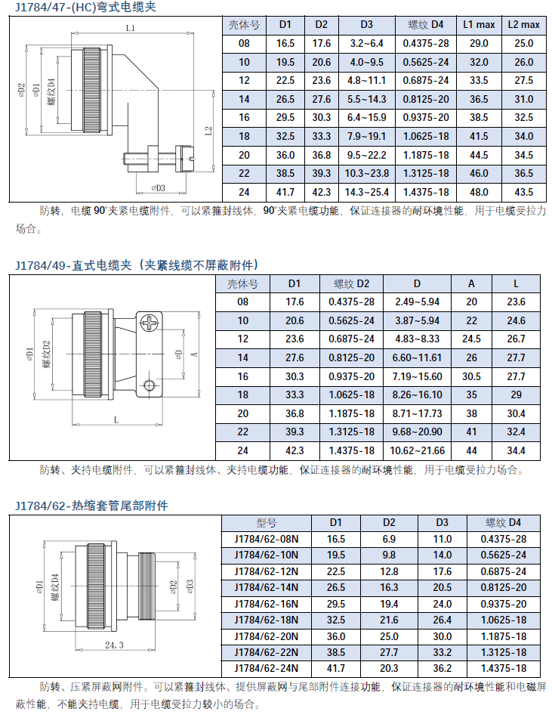

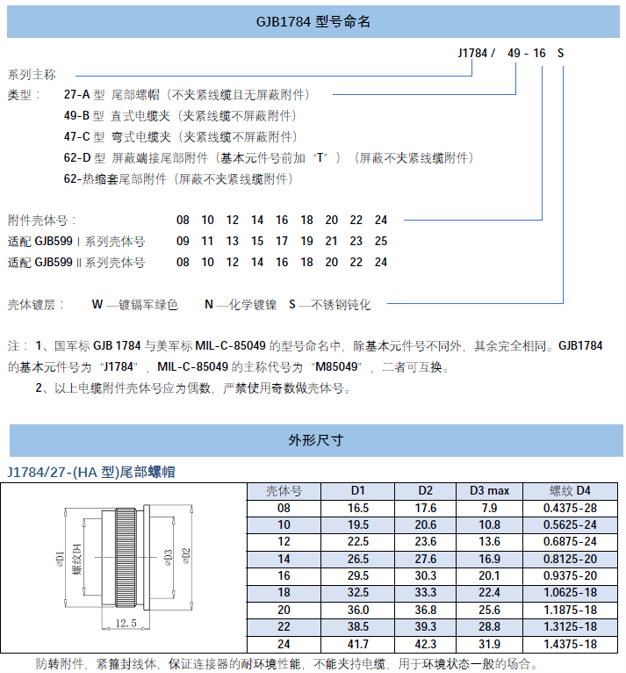

標準尾部附件：

該類附件符合國軍標GJB1784（等同于美軍標MIL-C-85049）。

注：1，附件型號中提及的”J1784“與”J1784A“等同無區別。

2，附件在使用時，應做以下至少一種防松措施：

a，將保險絲穿過保險孔進行防松；

b，在產品尾部螺紋上涂抹螺紋膠后將連接螺帽旋緊防松；

c，用熱縮管將附件整體熱縮進行防松。

3，帶緊定螺釘附件應在緊定絲釘上涂抹螺紋膠后再將其擰緊。

4，若電纜附件適配的產品配有8號接觸件，需選用較長的電纜附件如J1784/49H型或J1784/18A型，

避免接觸定位器與電纜附件干涉。

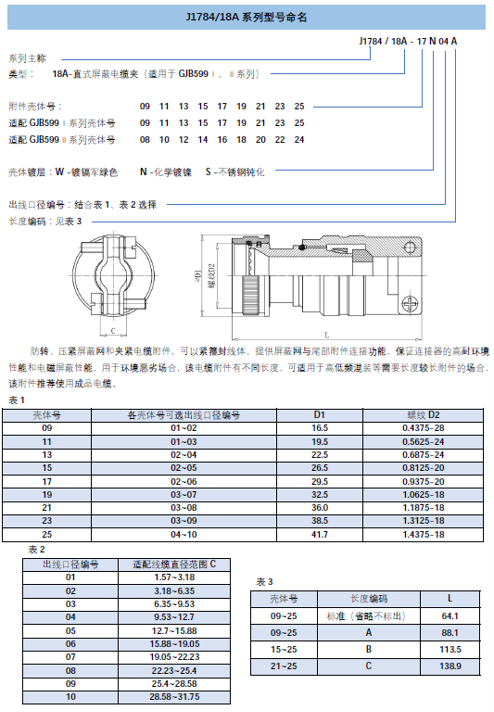

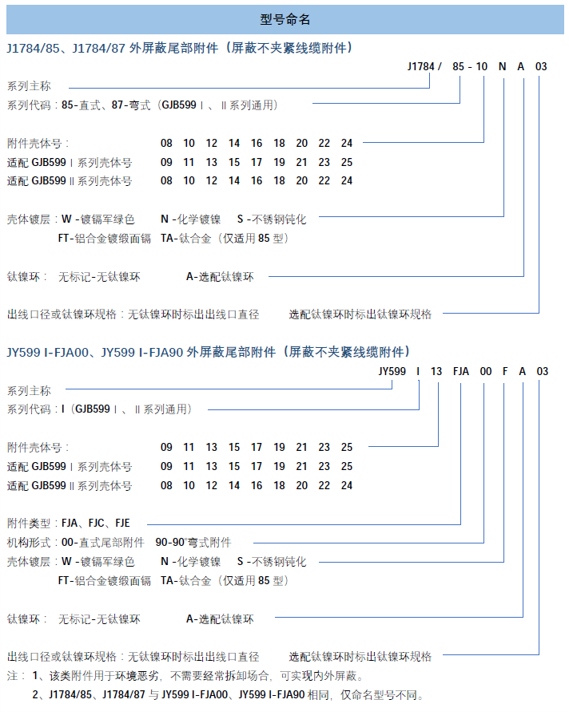

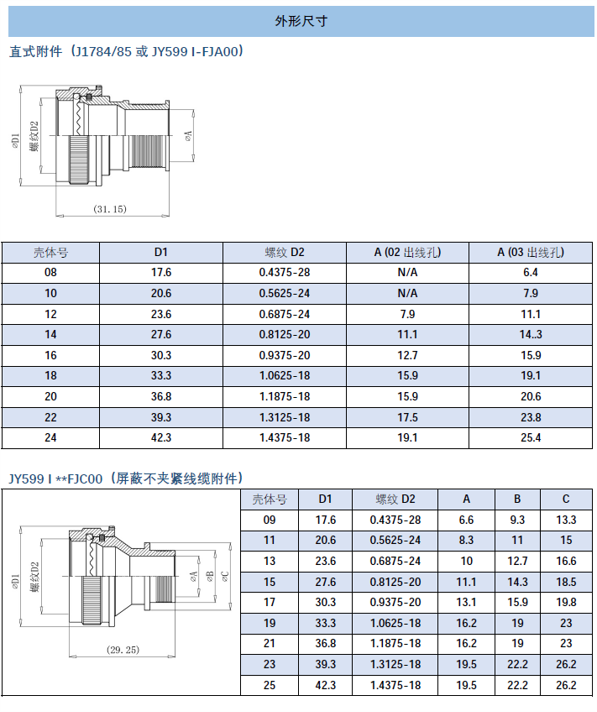

專用尾部附件：

該類附件特別適用于帶有屏蔽網的屏蔽電纜的夾緊，分為直式和彎式兩大類。該附件可選配具有合金

記憶的Ti-Ni合金記憶環，通過加熱，使之收縮，把屏蔽網緊箍在附件尾部，真正實現了360°電磁屏蔽。

注：Ti-Ni合金記憶環的加熱收縮方法：可采用熱風槍加熱，約需45秒至1分鐘，當記憶環上的示溫色標

由綠色轉變?yōu)楹谏礊橛洃洯h(huán)收縮完畢，此時環的溫度約為165°C，停止加熱，注意加熱時要保證記憶

環受熱均勻。

標準尾部附件




專用尾部附件
